1.面向功能的結構設計
也就是說，功能被映射到主要組件中。根據不同的功能特性，功能連接可分為三種類型，即固定連接、運動連接和傳動連接。它們的特點如下:
①固定連接:兩個相關部件之間沒有相對運動，兩個位置都相對固定。它的主要功能是固定部件的位置。
②運動連接:兩個相關部件有相對運動，其中一個有固定位置，另一個有運動，主要作用是限制相對運動。
③傳動連接:兩個相關部件有相對運動，兩個部件都有運動，主要作用是傳遞運動和動力。
2.面向制造的結構設計
即，將設計視角從功能轉變?yōu)橹圃鞂?shí)現。在需求模型規定的相關形狀約束下，必須在主部件的基礎上進行零部件的粗略幾何形狀設計，確定結構的材料，將功能連接作為零部件之間裝配關系設計的基礎，識別、合并或去除重疊結構，然后添加連接的功能面的自由面，形成實體零件。
3.多圖是表達結構解的過程。

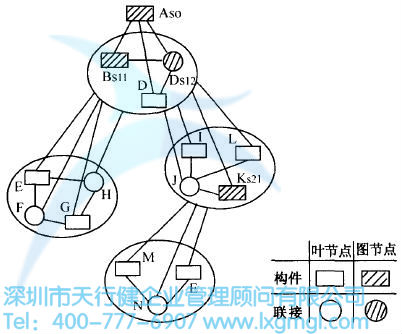

在圖中，矩形節點表示主分量，圓形節點表示功能節點，染色節點是與較低級別相關的圖節點，未染色節點是葉節點，A的子節點有B、C、D，節點B的父節點是A，還有子節點E、F、G、H，節點K有子節點E、M、N，其中E出現在其他地方，稱為功能共享節點和可用源節點。可見多圖可以描述不同層次的細節形狀模型。如下圖所示:
